Bơm cánh gạt là gì ?

Bơm cánh gạt là gì ?

Bơm cánh gạt là loại bơm dùng rộng rãi nhất sau bơm bánh răng và chủ yếu dùng ở hệ thống dầu ép có áp suất thấp, áp suất trung bình.
So với bơm bánh răng, bơm cánh gạt bảo đảm cung cấp một lưu lượng đều hơn, hiệu suất thể tích cao hơn. Do đó rất thích hợp trong các hệ thống cung cấp dầu ép cho các máy công cụ.

Bơm cánh gạt chia làm hai loại:
-Bơm cánh gạt tác dụng đơn
-Bơm cánh gạt tác dụng kép

1. Bơm cánh gạt tác dụng đơn

Bơm cánh gạt tác dụng đơn là loại bơm khi trục quay một vòng, nó thực hiện một chu kỳ làm việc bao gồm một lần hút và một lần nén. Bơm cánh gạt đơn được chế tạo với lưu lượng cố định hoặc lưu lượng điều chỉnh.

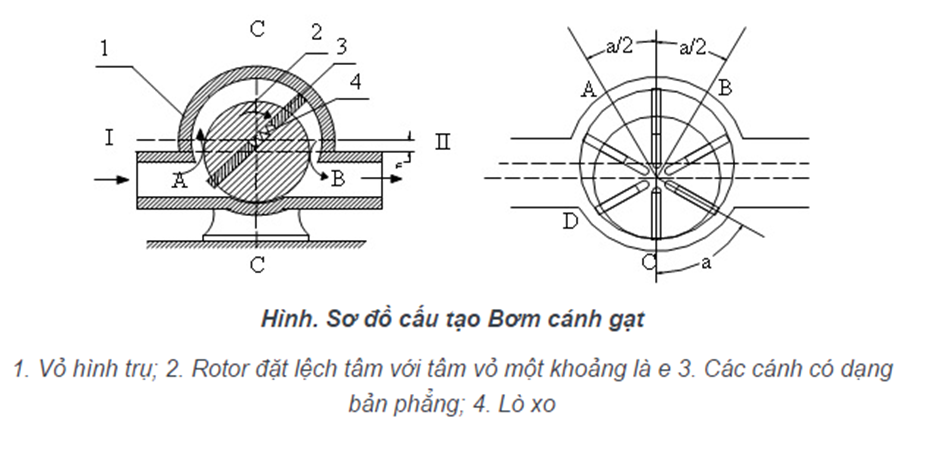

Cấu tạo của bơm cánh gạt tác dụng đơn gồm có một vỏ hình trụ trong đó có rotor. Tâm của vỏ và rotor lệch nhau một khoảng là e. Trên rotor có các bản phẳng. Khi rotor quay, các bản phẳng này trượt trong các rãnh và gạt chất lỏng nên gọi là cánh gạt. Phần không gian giới hạn bởi vỏ bơm và rotor gọi là thể tích làm việc.

Với cấu tạo của bơm cánh gạt đơn như trên, một vòng quay máy thể hiện một lần hút và một lần đẩy. Bơm càng nhiều cánh gạt thì lưu lượng càng đều, thông thường số cánh gạt có từ 4 đến 12 cánh.

Bơm cánh gạt surgeflo 12V

2. Bơm cánh gạt tác dụng kép

Bơm cánh gạt kép là khi trục quay một vòng, thể tích giữa các cánh gạt có hai lần tăng và hai lần giảm tức là hút hai lần, nén hai lần.

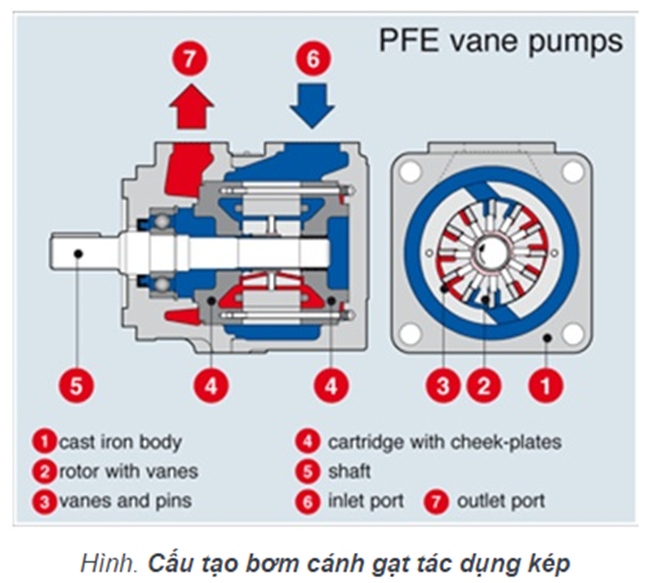

Cấu tạo của bơm cánh gạt tác dụng kép gần giống với bơm cánh gạt đơn, chỉ khác ở cấu tạo vỏ bơm:
-    Mặt trong của vỏ bơm không phải là mặt trụ
-    Tâm của rotor trùng với tâm của vỏ
-    Bơm có hai khoang hút và hai khoang đẩy


Trong một chu kỳ làm việc, bơm phải thực hiện được hai lần hút và hai lần đẩy nên gọi là bơm tác dụng kép. Vì khoang hút và khoang đẩy bố trí đối xứng nhau qua tâm nên giảm được tải trọng trên trục rotor rất nhiều. Để tăng chiều dài khe hẹp, giảm lực dẫn tác động đến các cánh gạt và để cánh gạt trượt được dễ dàng, trong các rãnh của rotor, người ta bố trí các cánh gạt nằm nghiêng so với phương hướng kính một góc a = 6 đến 13 độ. (chú ý khi bố trí nghiêng như vậy, bơm chỉ làm việc theo một chiều).
Kết cấu của bơm đối xứng nên lực tác dụng lên trục được cân bằng hơn bơm cánh gạt đơn, có thể sử dụng trong hệ thống áp suất cao. Lưu lượng của bơm được chế tạo từ 5 đến 200 lít/ phút, áp suất có thể đạt 125 bar.

Tính năng - đặc điểm:

• Dễ dàng cài đặt
• Thân bơm bằng đồng thau và cánh quạt cao su linh hoạt
• Lưu lượng máy bơm cao và lực hút mạnh
• Thiết kế cánh quạt linh hoạt nên được cài đặt ở một vị trí thông gió tốt khô.
• Không phải bơm chạy khô. Nó là tốt hơn để làm việc với một bảng điều khiển ở đáy tàu để tránh chạy khô.

Ưu điểm:

• Xử lý chất lỏng mỏng ở áp suất tương đối cao
• Đền bù cho mặc thông qua mở rộng cánh
• Đôi khi ưa thích dành cho các dung môi, LPG
• Có thể chạy khô trong thời gian ngắn
• Có thể có một con dấu hoặc hộp nhồi
• Phát triển chân không tốt

Nhược điểm:

• Có thể có hai hộp nhồi
• Kết cấu phức tạp và nhiều nơi
• Không phù hợp với áp suất cao
• Không thích hợp cho độ nhớt cao
• Không tốt với mài mòn

Ứng dụng của bơm cánh gạt:

• Bình xịt và chất nổ đẩy
• Dịch vụ hàng không - chuyển giao nhiên liệu, làm tan băng
• Công nghiệp ô tô - Nhiên liệu, Lubes, lạnh Chất làm lạnh
• Chuyển số lượng lớn LPG và NH 3
• LPG xi lanh điền
• Rượu
• Điện lạnh - Freon, Amoniac
• Dung môi
• Dung dịch nước
